Remplacement DE L'ECRAN d'un iPhone 4

Pour cette opération vous aurez besoin:

• Du kit de démontage pour iPhone
• D'un écran LCD assemblé pour iPhone 4

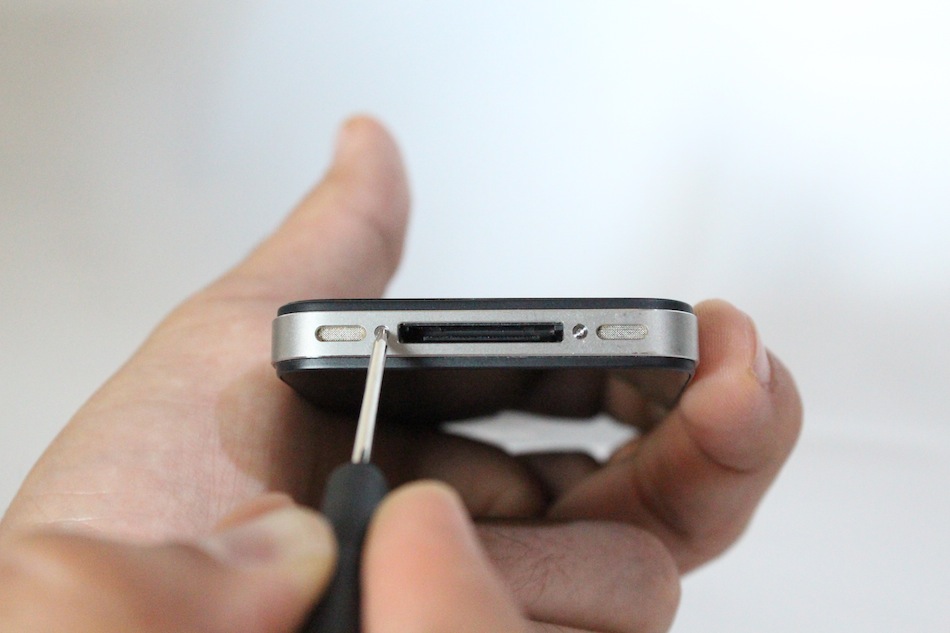

1) Retirez les deux vis pentalobes situées en bas de l'iPhone 4.

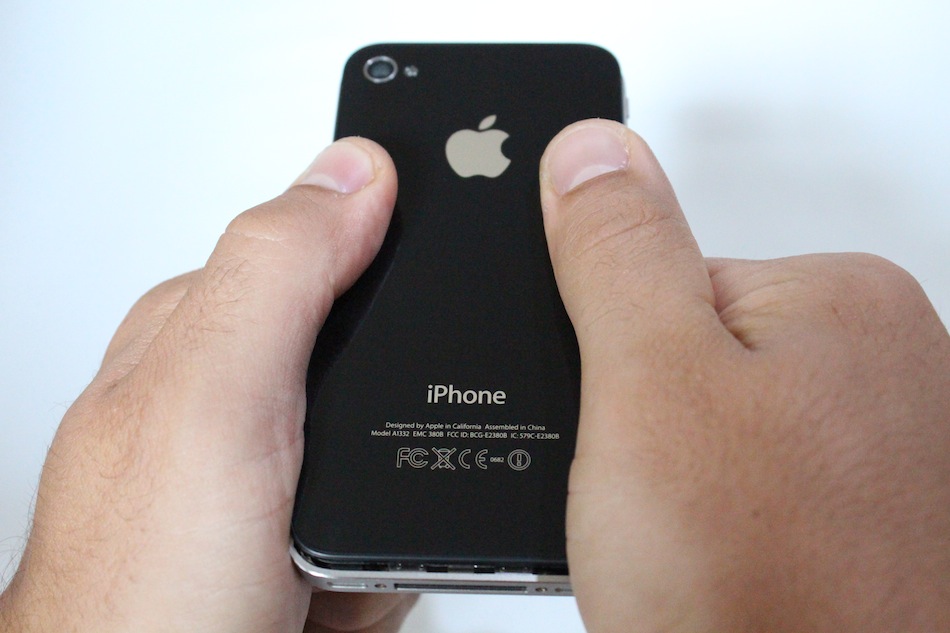

2) A l'aide de vos deux pousses, faites glisser la vitre arrière vers le haut.

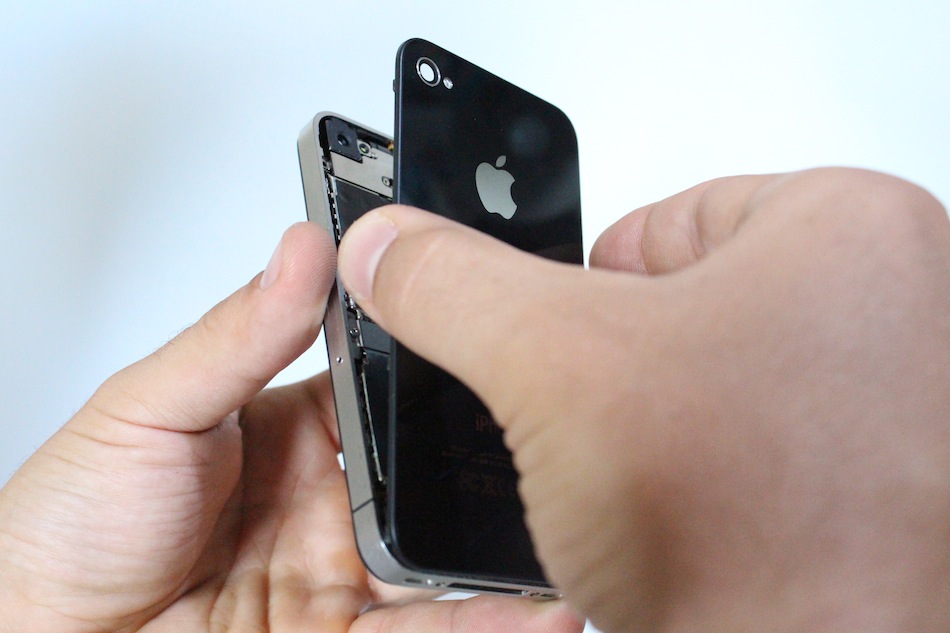

3) Retirez la vitre arrière en là tirant vers vous.

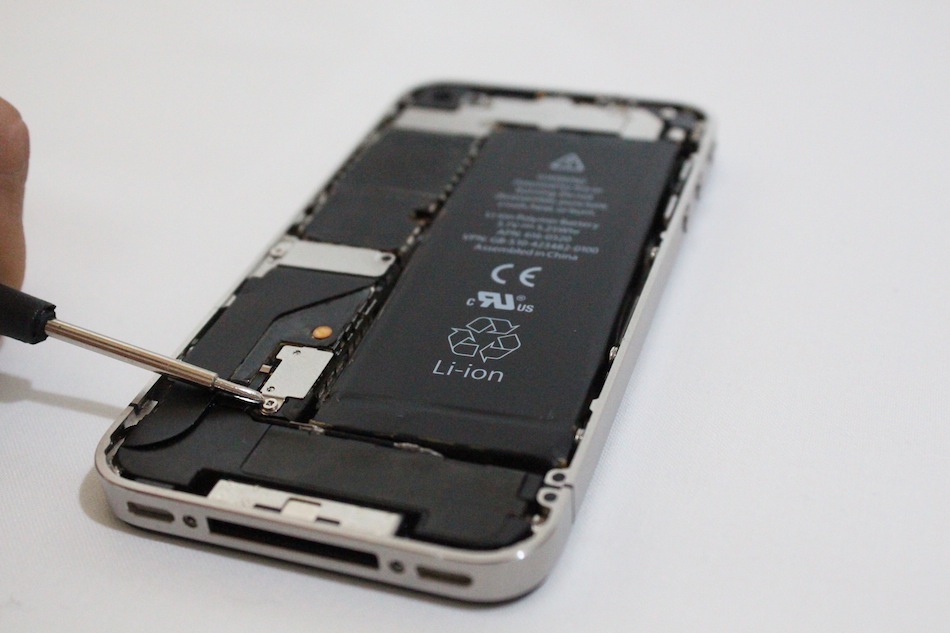

4) Retirez la vis du connecteur de la batterie.

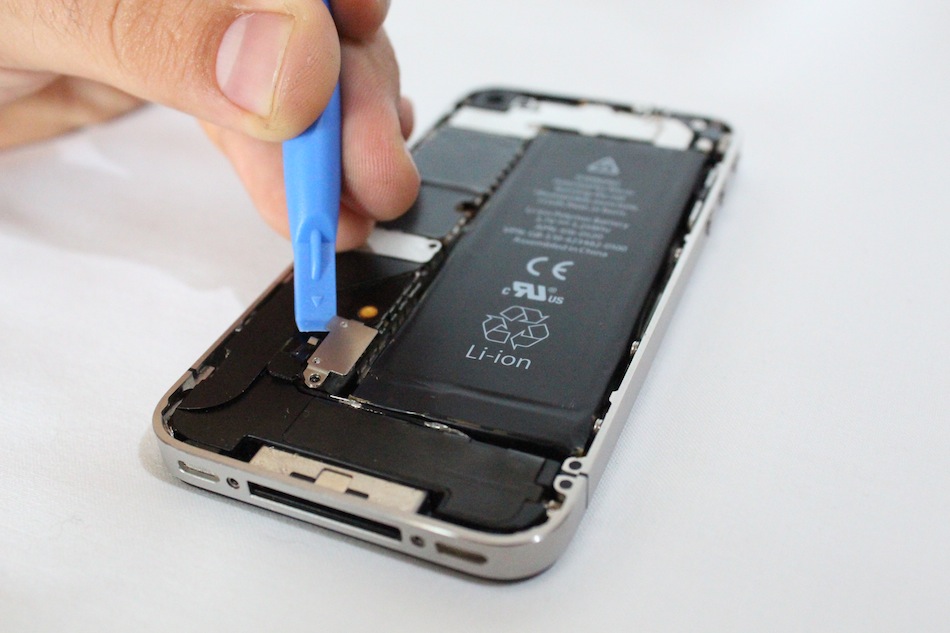

5) A l'aide de la spatule en plastique, retirez le connecteur de la batterie par la gauche.

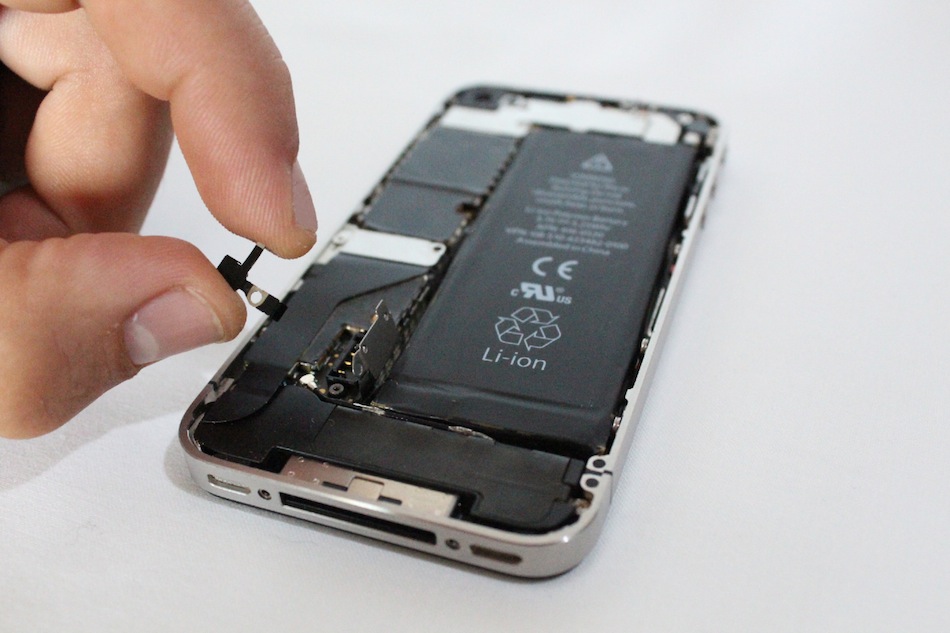

6) Récupérez la petite pièce métalique située sous le connecteur batterie. Cette pièce est très importante, elle sert de contact pour l'antenne GSM.

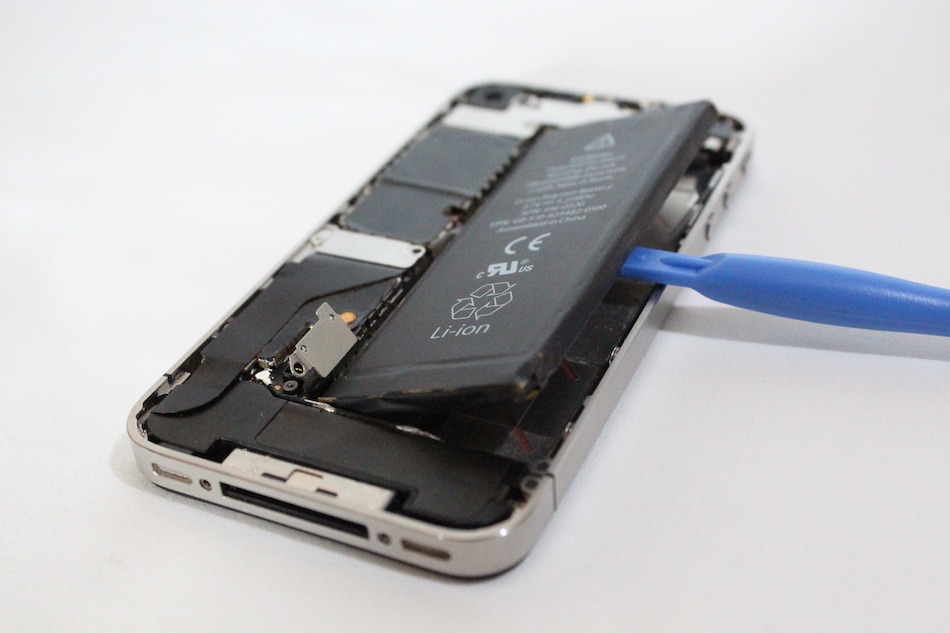

7) En faisant levier avec la spatule, retirez la batterie qui est collée au chassis du iPhone.

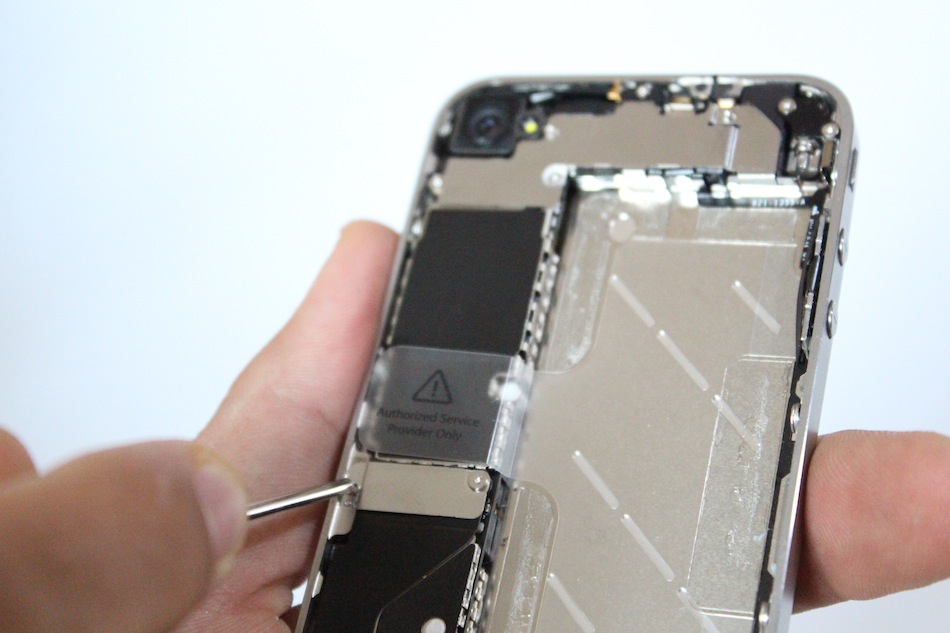

8) Retirez les deux vis du capot du connecteur dock.

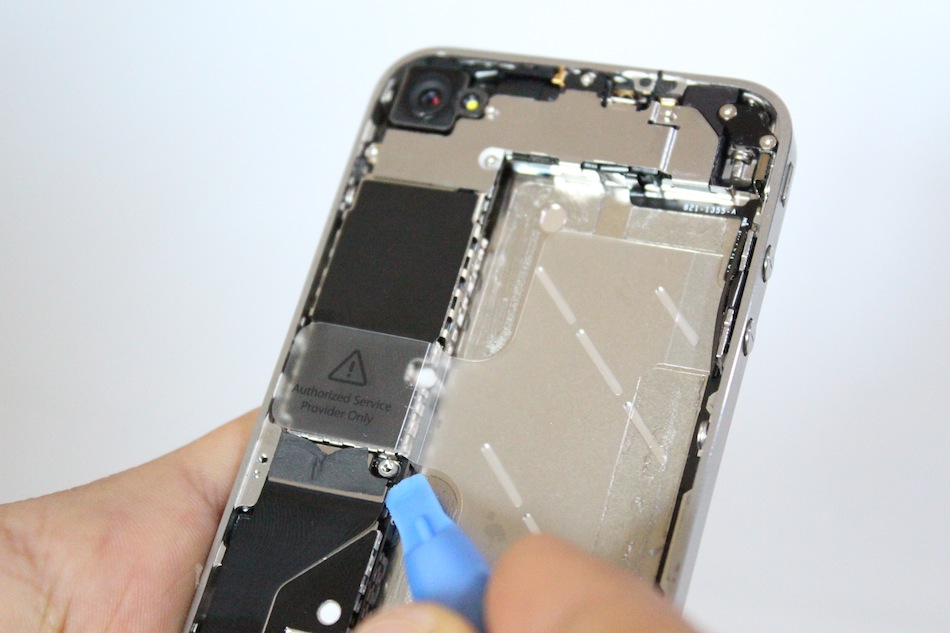

9) Retirez le capot et à l'aide de la spatule en plaqtique, déconnectez la nappe par le haut.

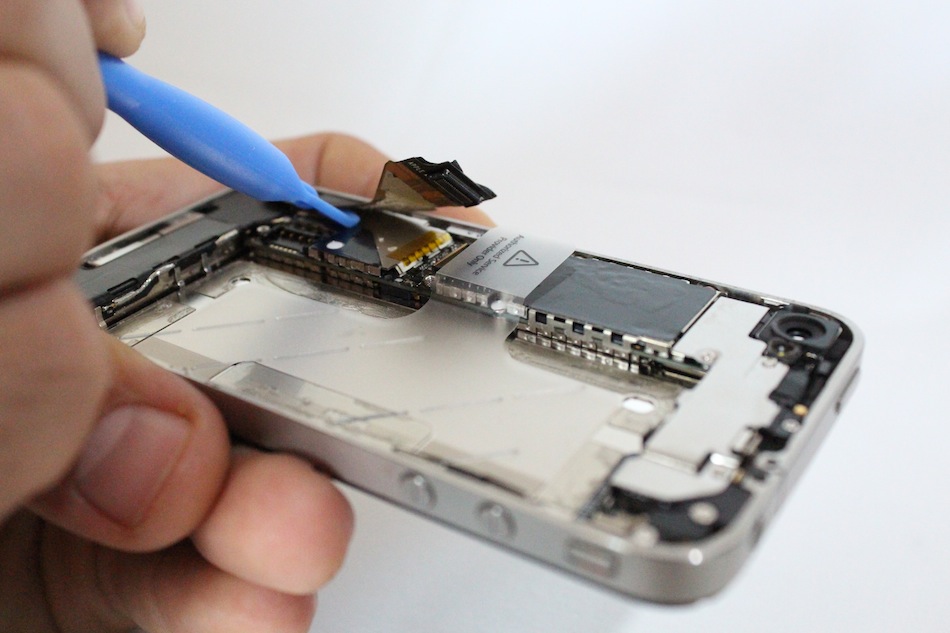

10) Toujours à l'aide de la spatule, décollez la nappe délicatement jusqu'à son extrémité.

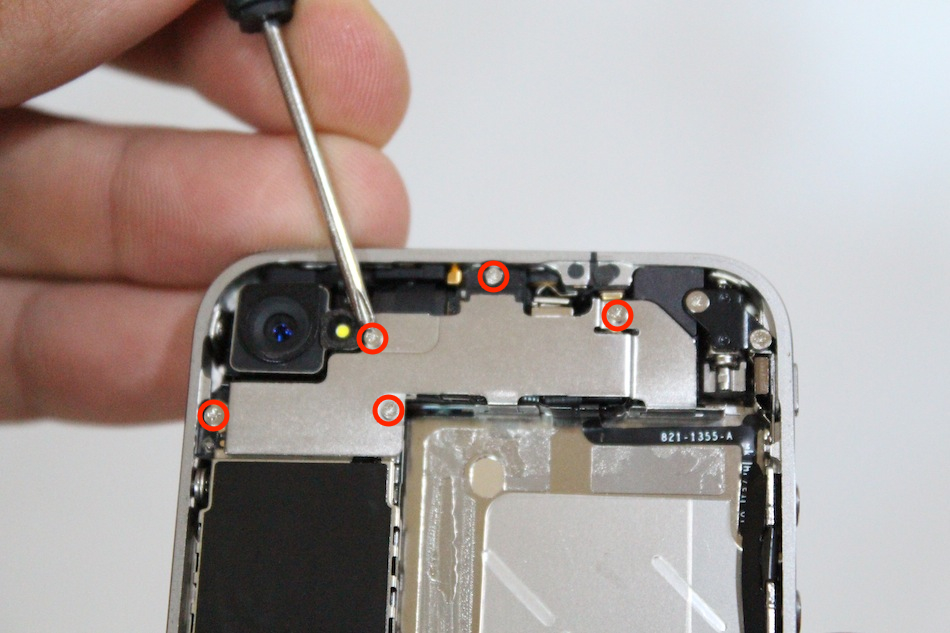

11) Retirez les 5 vis du capot de la carte mère.

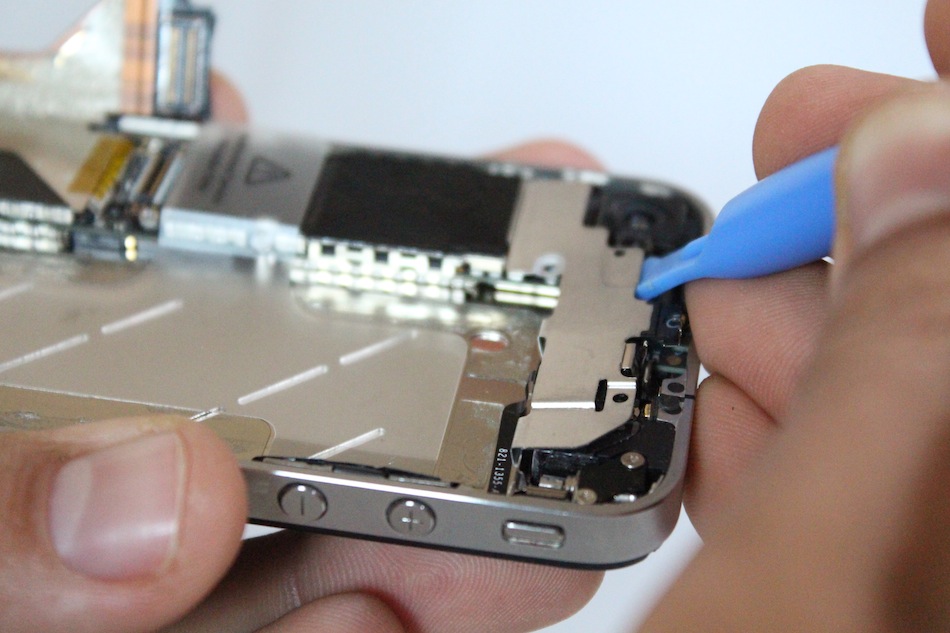

12) A l'aide de la spatule en plastique, retirez le capot de la carte mère.

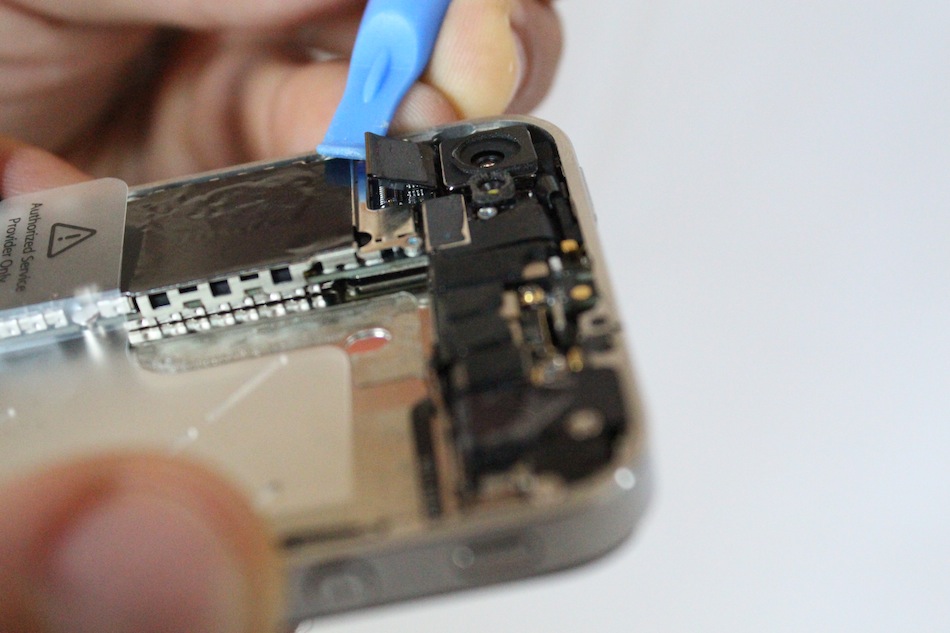

13) Déconnectez le connecteur de l'appareil photo et retirez-le en le faisant glisser sur la gauche.

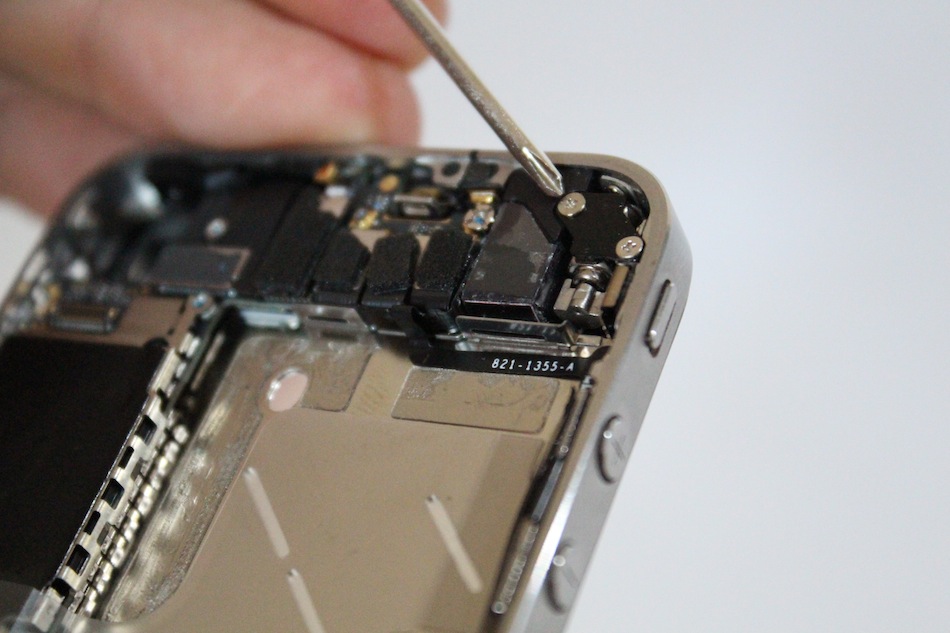

14) Retirez les deux vis de fixation du vibreur et retirez celui-çi.

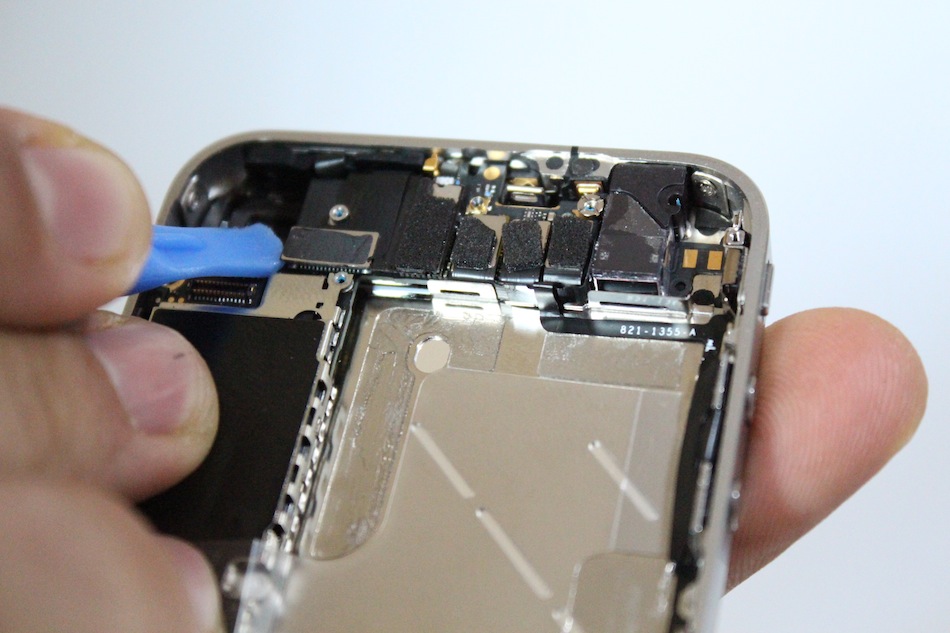

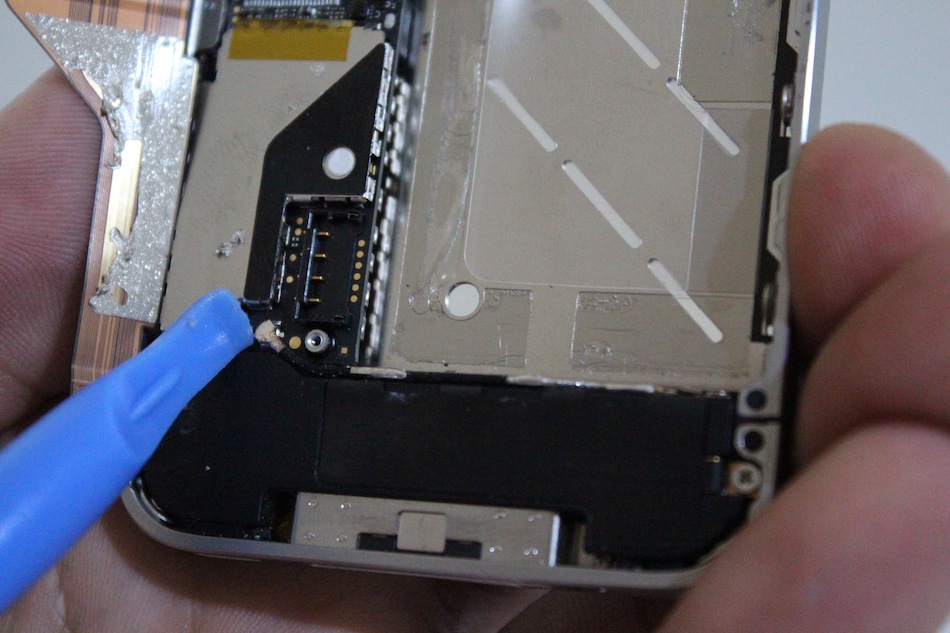

15) Retirez les 5 connecteurs de la carte mère en faisant attention au sens. Les deux de gauches se retirent par le bas et les trois de droite par le haut.

16) Retirez maintenant le connecteur de l'antenne dock.

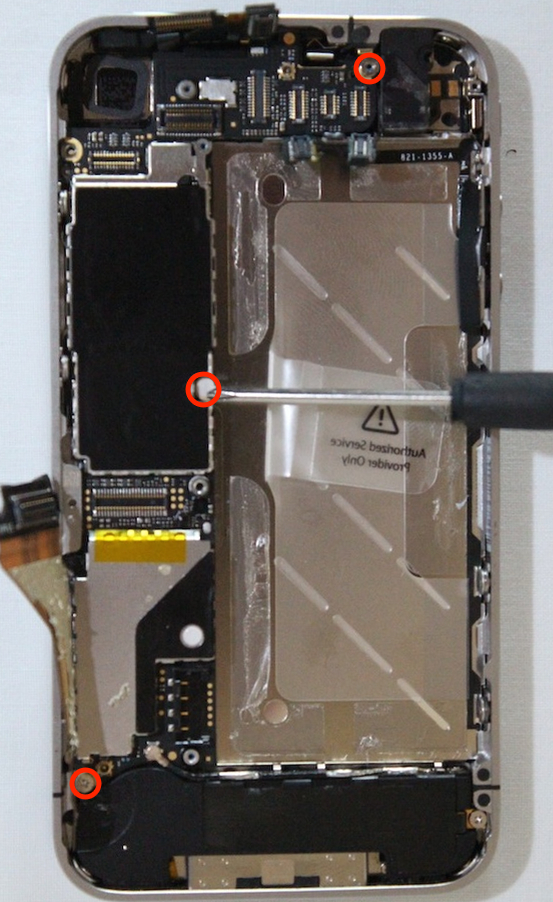

17) Retiez les 3 vis de fixation de la carte mère.

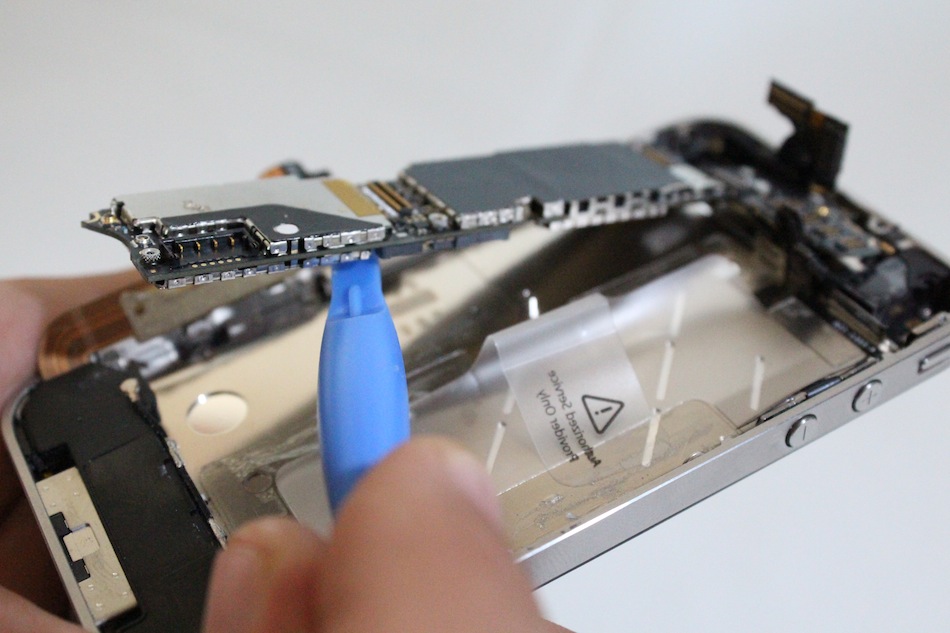

18) A l'aide de la spatule en plastique, soulevez délicatement la carte mère pour la retirer.

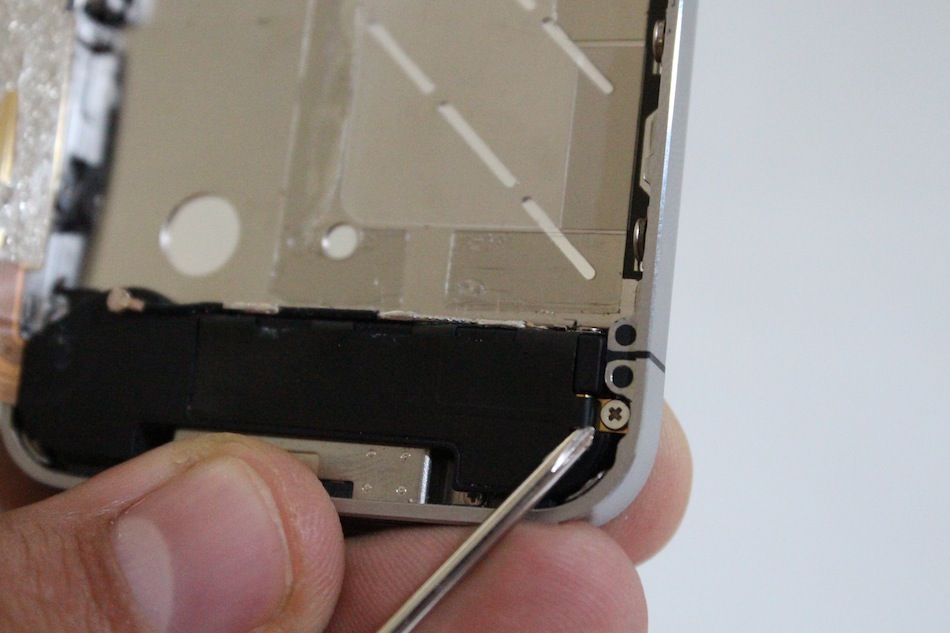

19) Retirez la vis de fixation du connecteur dock et retirez-le.

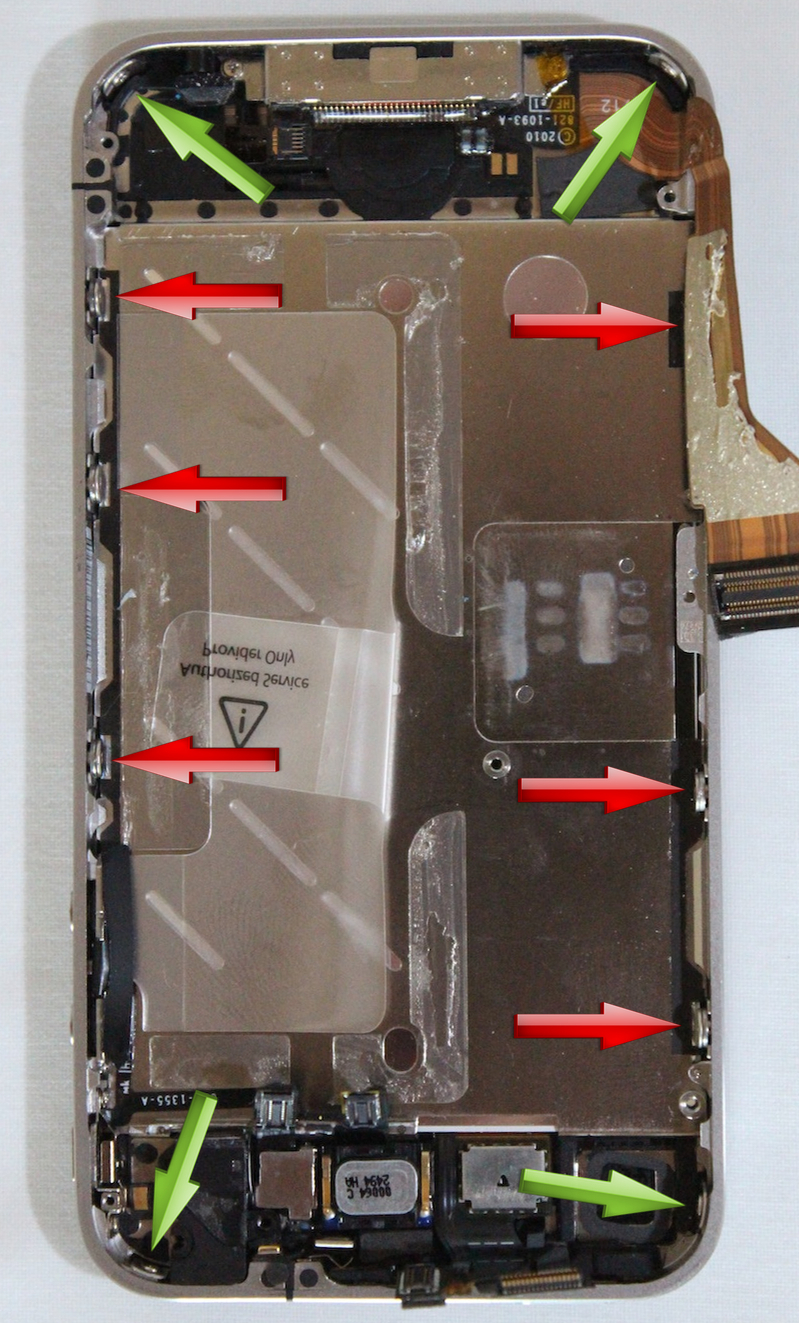

20) Retirez les 10 vis de fixation de l'écran. Il y en a 3 situées sur chaque coté de l'iPhone et une dans chaque angle.

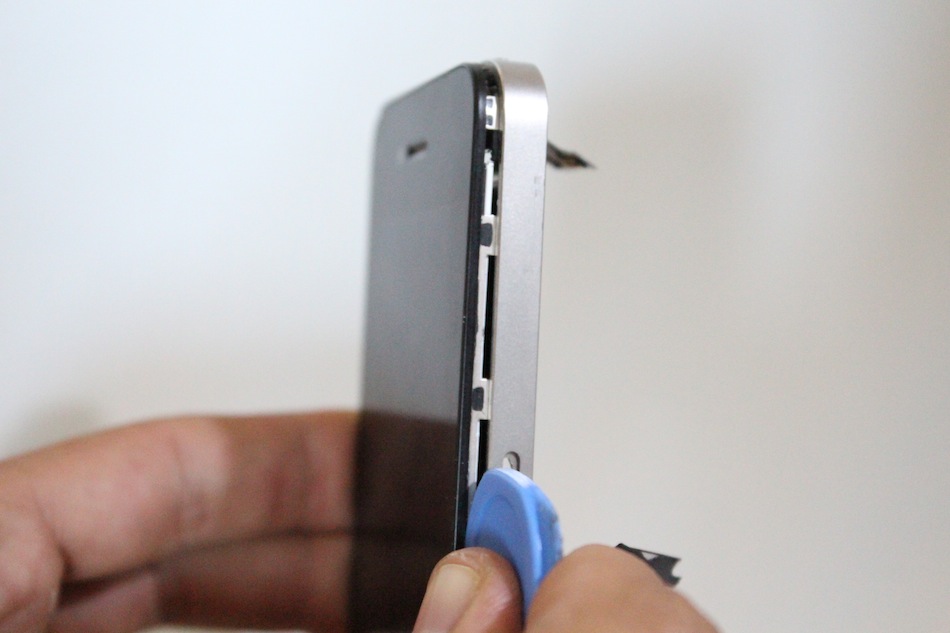

21) A l'aide du médiator en plastique, décollez l'écran en faisant le tour de celui-çi.

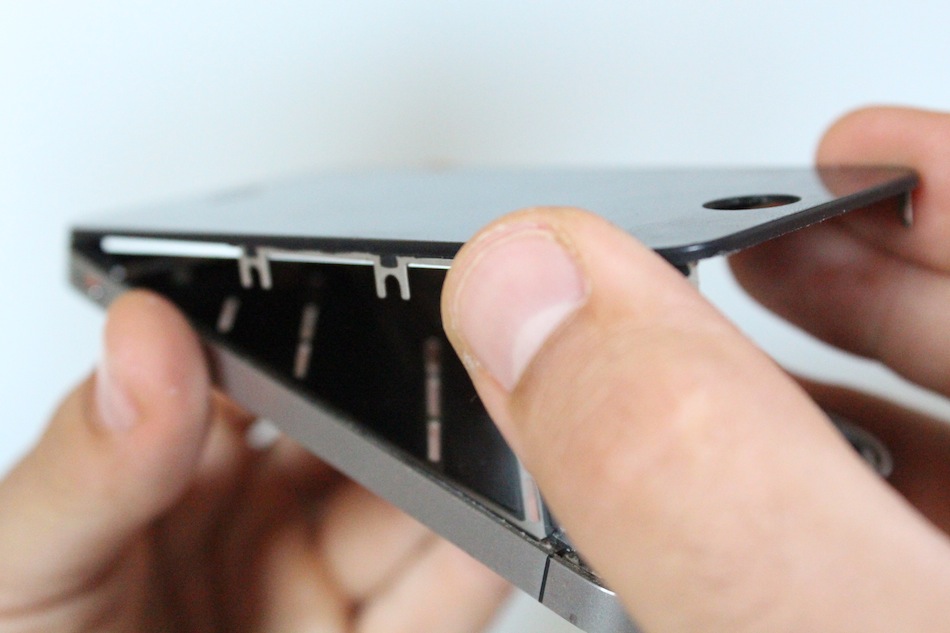

22) Une fois l'écran décollé dans sa totalité, retirez l'écran du bas vers le haut en faisant attention aux deux nappes de l'écran.

23) Faites l'opération inverse pour l'installation du nouvel écran.
